| Herkunftsort: | JAPAN |
|---|---|
| Markenname: | NPR |
| Modellnummer: | EG100 EF550 |
| Min Bestellmenge: | 1 SATZ |
| Preis: | usd+15+CYL |
| Verpackung Informationen: | KARTON |
| Lieferzeit: | 2-5days |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 SÄTZE |
| Art:: | Kolbenring | Markenname:: | NPR |
|---|---|---|---|
| Ursprungsort:: | Japan | Bedingung:: | Neu, 100%new |
| Kein Soem:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (CYL) | NPR-Katalog-Code:: | YDH20019ZX |
| Hinweis:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (CYL) | Machen Sie:: | HINO |
| Maschinen-Modell:: | EG100 EF550 | CYL nein:: | V8 |
| SET/CYL:: | CYL | Lieferfrist:: | 2-5days |
| Hervorheben: | Kolbenringe EF550 NPR,13011-1131B NPR Kolbenringe,13011-1460 NPR-Kolbenringe |
||

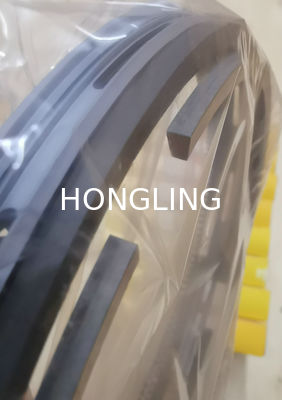

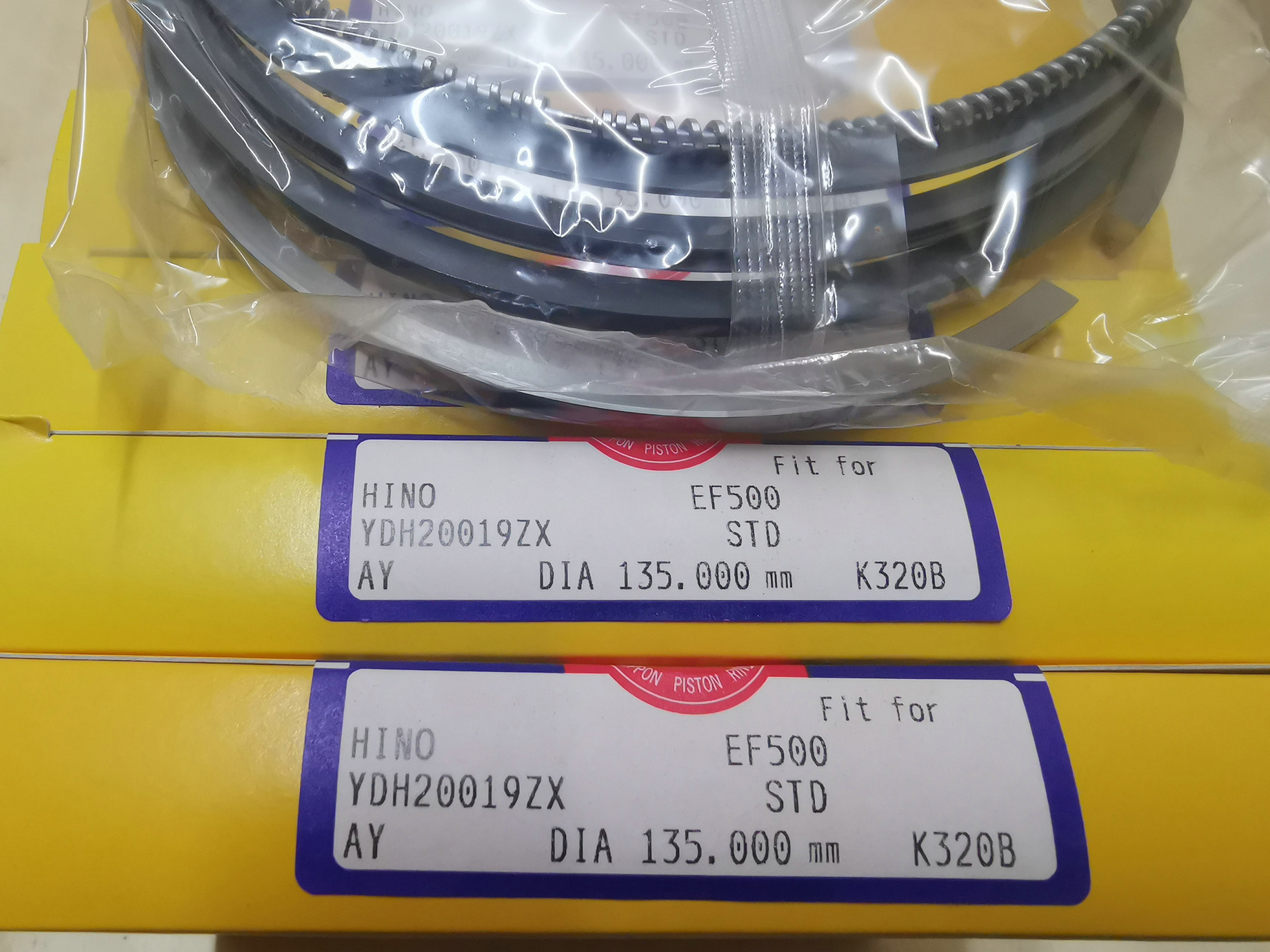

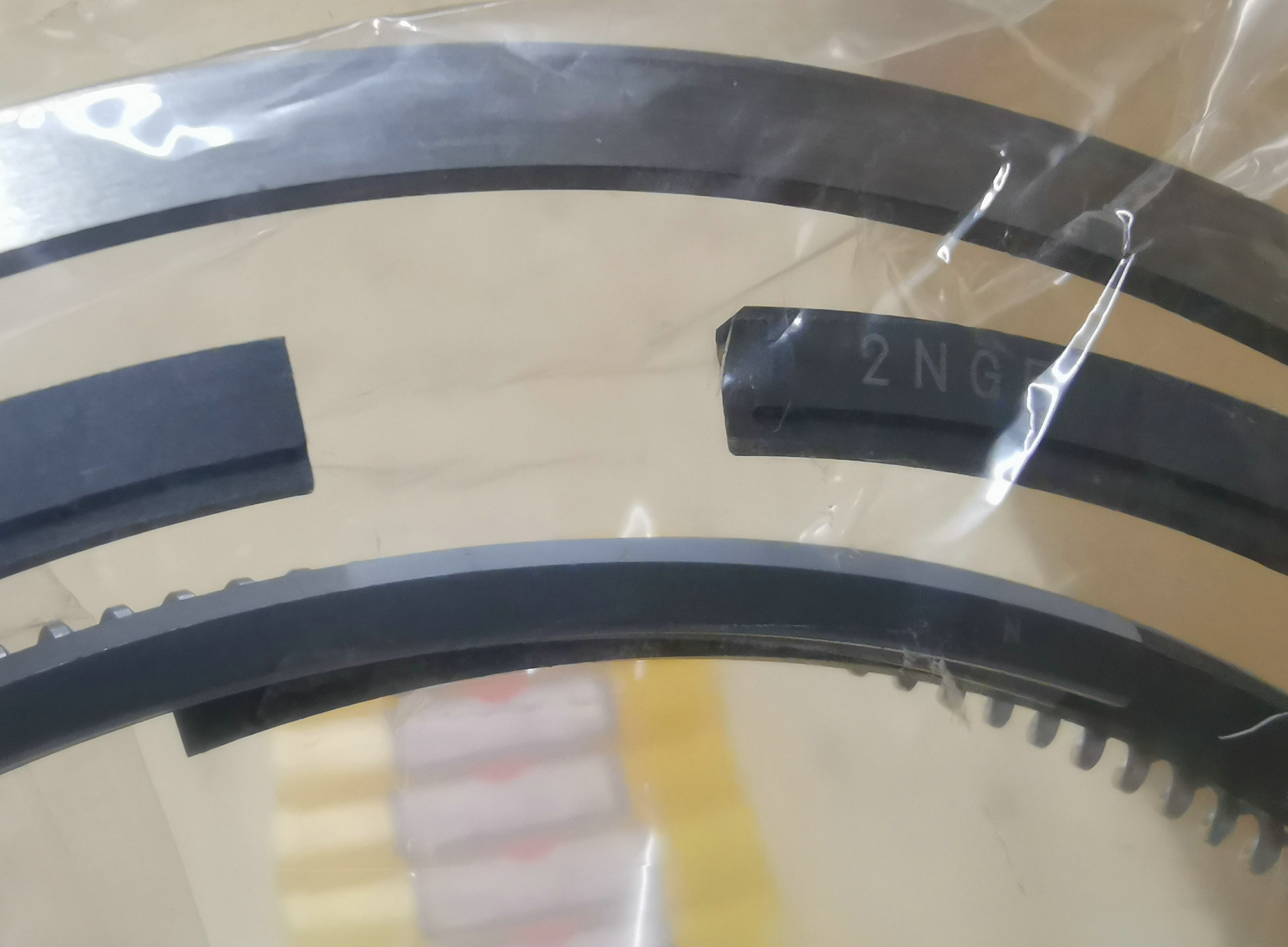

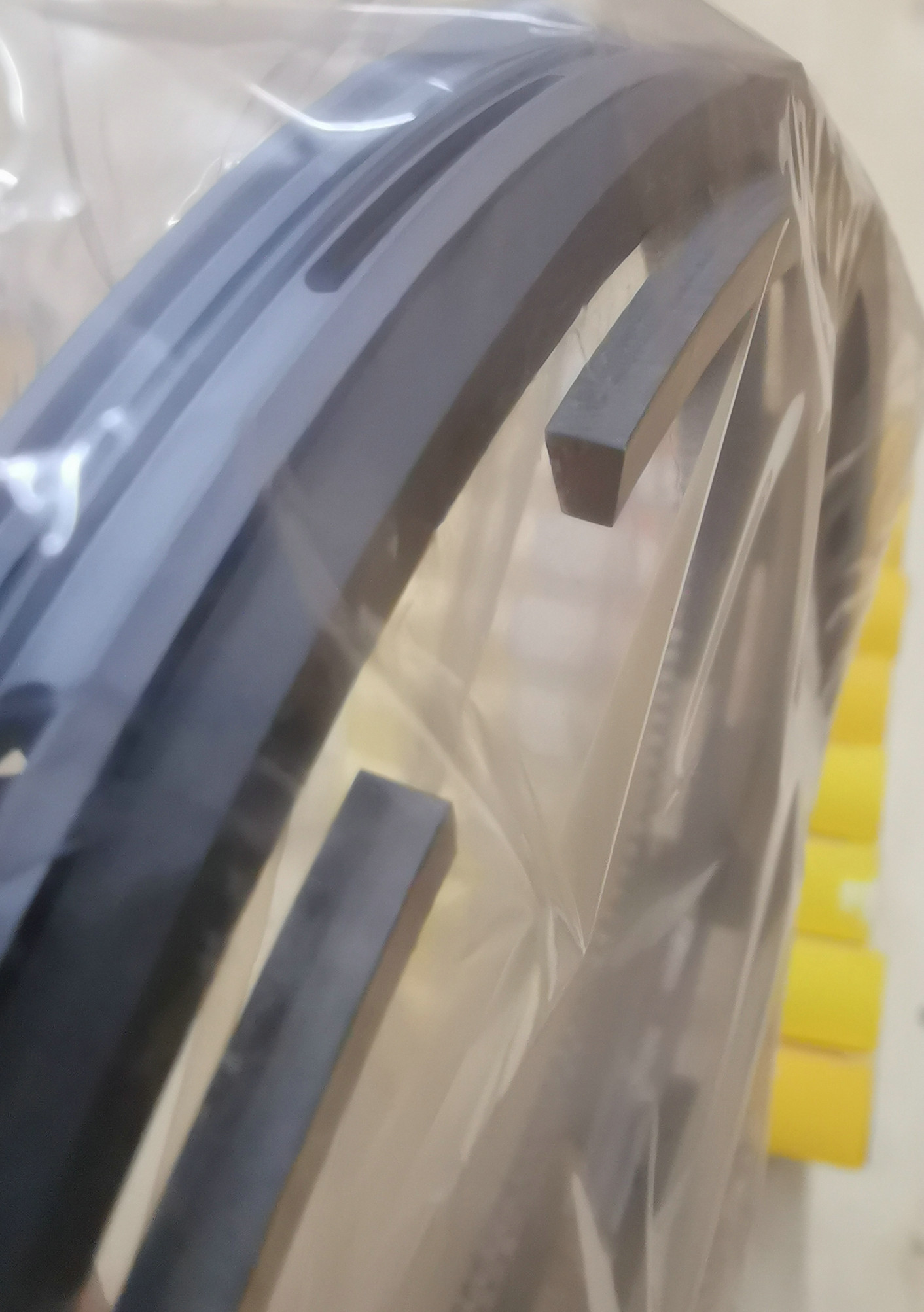

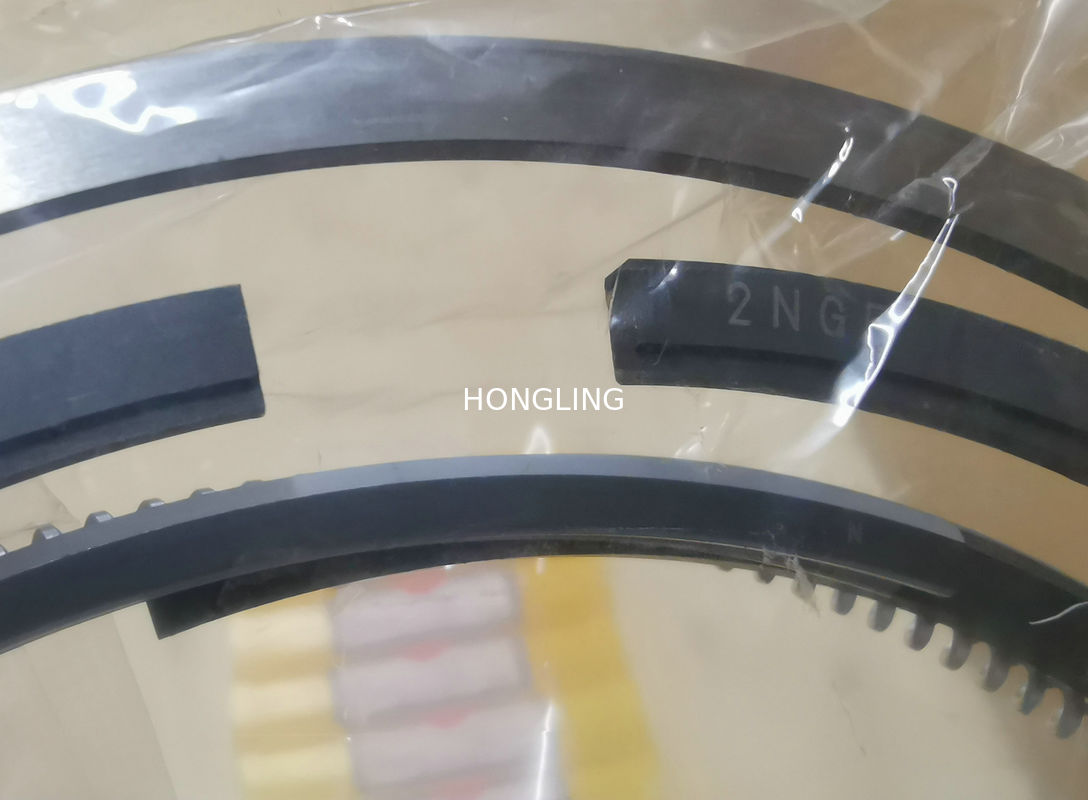

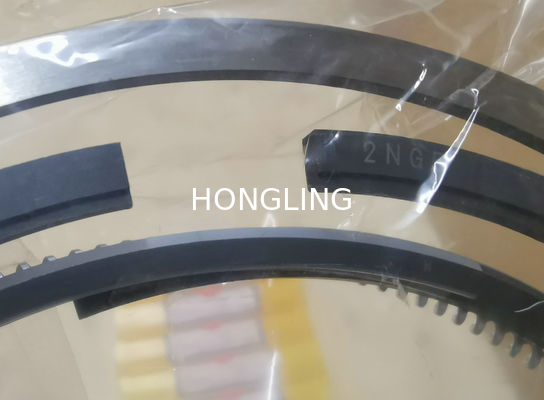

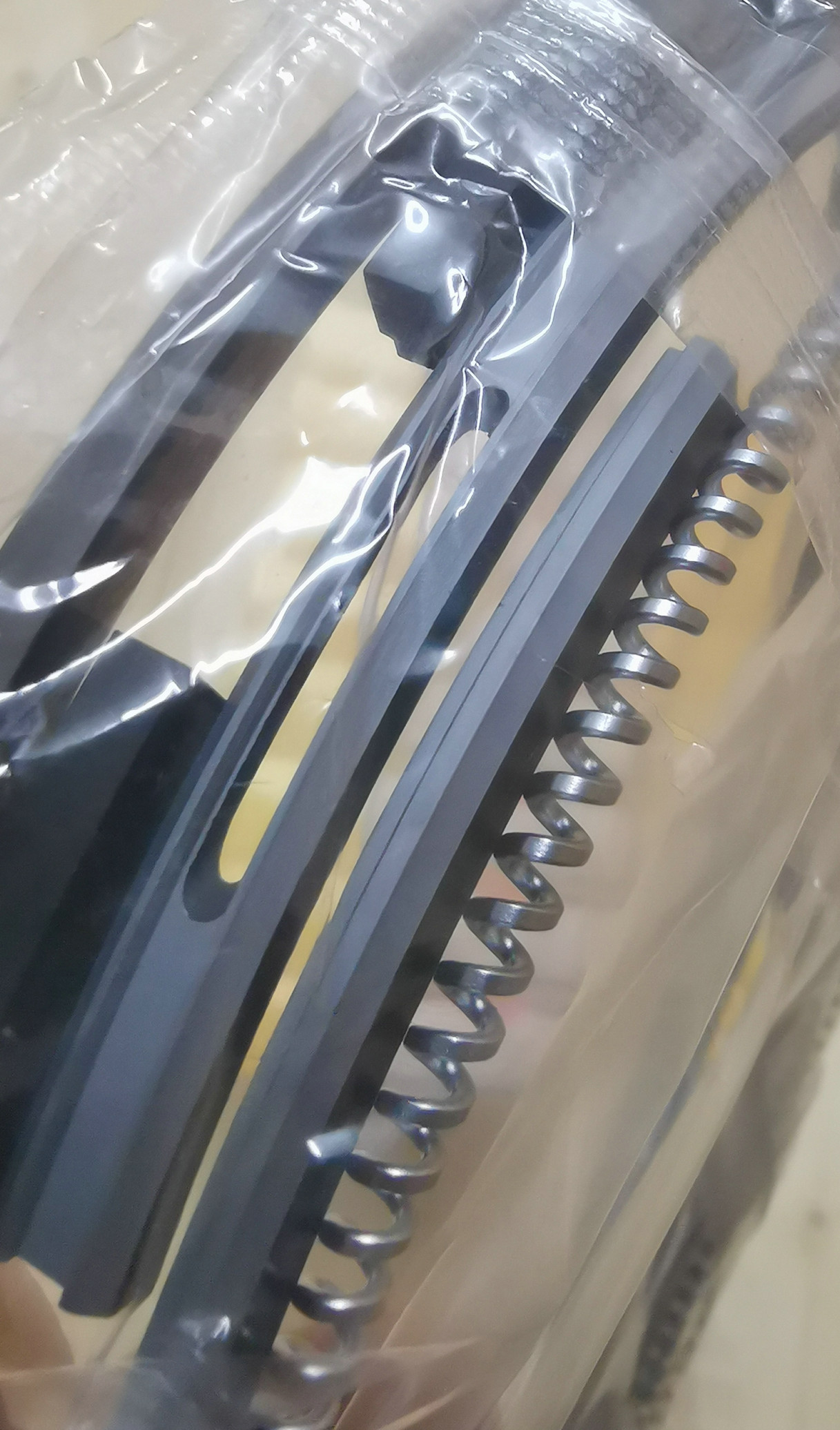

Kolbenring EG100 EF550 13011-1131 13011-1131B 13011-1460 passend für HINO-Maschinenteile
| Kolben | Größe (Millimeter) | ||
| d1 (D) | h1 (B) | a1 (T) | |
| 1. | 135,0 | 3,306 | 4,7 |
| 2. | 135,0 | 3,5 | 5,4 |
| 3. | 135,0 | 3,5 | 5,4 |
| Öl | 135,0 | 6,0 | 5,5 |
„NPR-KOLBENRING STELLTE“ passende Anweisung ein
Kolbenringe I. Install in den folgenden Auftrag:
1, gänzlich saubere Kolbenringnut des Kolbens.
2, passten die Ölsteuerung -, die von den Kompressionsringen in aufsteigender Sequenz, in Kolbenringnut unter Verwendung eines Ringwerkzeugs gefolgt wurde.
3, mach's gut, um die Ringe mit markierten Gesichtern aufwärts und in Richtung zur Spitze des Kolbens zu passen.
II.Confirmation, dass Ringe richtig gepasst werden:
1, vergewissern sich, dass Ringe - außen stauen-in den Kolbennuten frei bewegt werden können.
2, vergewissern sich, dass jeder Ringabstand nicht in Übereinstimmung mit Kolbenbolzenachse oder -schub in Position gebracht wird
III.Installation des Kolbens gepasst mit Ringen:
Benutzen Sie immer ein Installationswerkzeug bei der Einfügung in Zylinder.

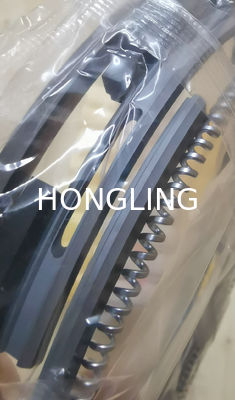

Spezialanweisung für die Ausstattung des Ölringes NPR NIFFLEX
1, passte den Expander des NIFFLEX-Ölringes in Kolbenringnut eigenhändig und stellt die Enden sicher, die zusammen wie in der Illustration gezeigt stoßen.
2, Griff mit Ihrem Daumen der Expander an seinen Kolbenenden. Passen Sie die obere Schiene an zum Expander mit seinem Abstand approx.45° nach links und die untere Schiene approx.45° rechts zu den Enden des Expanders.
